Nginx的DNS解析详细过程分析

Nginx怎么做域名解析？怎么在你自己开发的模块里面使用Nginx提供的方法解析域名？它内部实现是什么样的？

本文以Nginx 1.5.1为例，从nginx_mail_smtp模块如何进行域名解析出发，分析Nginx进行域名解析的过程。为了简化流程，突出重点，在示例代码中省掉了一些异常部分的处理，比如内存分配失败等。

DNS查询分为两种：根据域名查询地址和根据地址查询域名，在代码结构上这两种方式非常相似，这里只介绍根据域名查询地址这一种方式。本文将从以下几个方面进行介绍：

1. 域名查询的函数接口介绍

2. 域名解析流程分析

3. 查询场景分析及实现介绍

一、域名查询的函数接口介绍

在使用同步IO的情况下，调用gethostbyname()或者gethostbyname_r()就可以根据域名查询到对应的IP地址, 但因为可能会通过网络进行远程查询，所以需要的时间比较长。

为了不阻塞当前线程，Nginx采用了异步的方式进行域名查询。整个查询过程主要分为三个步骤，这点在各种异步处理时都是一样的：

1. 准备函数调用需要的信息，并设置回调方法

2. 调用函数

3. 处理结束后回调方法被调用

另外，为了尽量减少查询花费的时间，Nginx还对查询结果做了本地缓存。为了初始化DNS Server地址和本地缓存等信息，需要在真正查询前需要先进行一些全局的初始化操作。

下面先从调用者的角度对每个步骤做详细的分析：

1. 初始化域名查询所需要的的全局信息

2. 需要初始化的全局信息包括：

3. 因为resolver是全局的，与任何一个connection都无关，所有需要放在一个随时都可以取到的地方，如 ngx_mail_core_srv_conf_t结构体上，在使用时从当前session找到ngx_mail_core_srv_conf_t，然后找到resolver。

4. DNS 服务器的信息需要在配置文件中明确指出，比如

#nginx.conf resolver 8.8.8.8#nginx 默认会根据DNS请求结果里的TTL值来进行缓存，#当然也可以通过一个可选的参数valid来设置过期时间，如:#resolver 127.0.0.1 [::1]:5353 valid=30s;

1. 下面根据配置中的resolver参数，初始化全局的ngx_resolver_t，其中保存了前面提及的DNS服务器地址和查询结果等信息:

static char *ngx_mail_core_resolver(ngx_conf_t *cf, ngx_command_t *cmd, void *conf){ ngx_mail_core_srv_conf_t *cscf = conf; ngx_str_t *value; value = cf->args->elts;  cscf->resolver = ngx_resolver_create(cf, &value[1], cf->args->nelts - 1); return NGX_CONF_OK;}

• DNS 服务器的地址，如果指定了多个服务器，nginx会采用Round Robin的方式轮流查询每个服务器

• 对查询结果的缓存，采用Red Black Tree的数据结构，以要查询名字的Hash作为Key, 节点信息存放在 struct ngx_resolver_node_t中。

1. 准备本次查询的信息

2. 和本次查询相关的信息放在ngx_resolver_ctx_t结构体中，包括要查询的名称，查询完的回调方法，以及超时时间等。如果本次要查询的地址已经是IPv4用点分隔的地址了，比如74.125.128.100, nginx会在ngx_resolve_start中进行判断，并设置好标志位，在调用ngx_resolve_name时不会发送真正的DNS查询请求。

static voidngx_mail_smtp_resolve_name(ngx_event_t *rev){ ngx_connection_t *c; ngx_mail_session_t *s; ngx_resolver_ctx_t *ctx; ngx_mail_core_srv_conf_t *cscf;  c = rev->data; s = c->data;  cscf = ngx_mail_get_module_srv_conf(s, ngx_mail_core_module);  ctx = ngx_resolve_start(cscf->resolver, NULL); if (ctx == NULL) { ngx_mail_close_connection(c); return; }  ctx->name = s->host; ctx->type = NGX_RESOLVE_A; ctx->handler = ngx_mail_smtp_resolve_name_handler; ctx->data = s; ctx->timeout = cscf->resolver_timeout;  //根据名字进行IP地址查询 if (ngx_resolve_name(ctx) != NGX_OK) { ngx_mail_close_connection(c); }}

1. 根据名字进行IP地址查询

2. 前面方法的最后通过ngx_resolve_name方法进行IP地址查询。查询时，Nginx会先检查本地缓存，如果在缓存中，就更新缓存过期时间，并回调设置的handler, 如前面设置的：ngx_mail_smtp_resolve_name_handler，然后整个查询过程结束。如果没有在缓存中就发送查询请求给dns server，同时方法返回。

3. 查询完成后回调在ngx_resolver_ctx_t中指定的方法

4. 真正的DNS查询完成后，不管成功，失败或是超时，nginx会回调相应查询的handler, 如前面设置的：ngx_mail_smtp_resolve_name_handler。在handler中都需要调用ngx_resolve_addr_done来标识查询结束。

static voidngx_mail_smtp_resolve_name_handler(ngx_resolver_ctx_t *ctx){ in_addr_t addr; ngx_uint_t i; ngx_connection_t *c; struct sockaddr_in *sin; ngx_mail_session_t *s;  s = ctx->data; c = s->connection;  if (ctx->state) { ngx_log_error(NGX_LOG_ERR, c->log, 0, ""%V" could not be resolved (%i: %s)", &ctx->name, ctx->state, ngx_resolver_strerror(ctx->state)); } else { /* AF_INET only */ sin = (struct sockaddr_in *) c->sockaddr;  for (i = 0; i naddrs; i++) { addr = ctx->addrs[i];  ngx_log_debug4(NGX_LOG_DEBUG_MAIL, c->log, 0, "name was resolved to %ud.%ud.%ud.%ud", (ntohl(addr) >> 24) & 0xff, (ntohl(addr) >> 16) & 0xff, (ntohl(addr) >> 8) & 0xff, ntohl(addr) & 0xff);  if (addr == sin->sin_addr.s_addr) { goto found; } }  s->host = smtp_unavailable; } found: //不管成功失败都要执行 ngx_resolve_name_done(ctx);}

二、域名解析流程分析

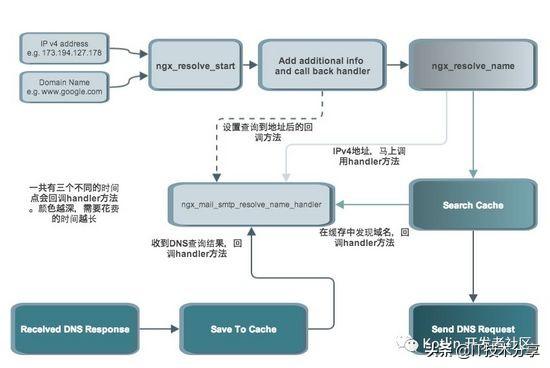

通过Nginx进行域名查询的流程图如下，颜色越深花费的时间越长。调用过程分为三种：

1. 首先判断是不是IPv4地址，如果是就直接调用Handler

2. 再次检查是不是在缓存中，如果有，就调用Handler

3. 最后发送远程DNS请求，收到回复后调用Handler

三、查询场景分析及实现介绍

查询的地址是IP v4地址

比如74.125.128.100, nginx会在ngx_resolve_start中通过ngx_inet_addr方法进行判断，如果是IPv4的地址，就设置好标志位 ngx_resolver_ctx_t->quick，在接下来的ngx_resolve_name中会对这个标志位进行判断，如果为1，就直接调用ngx_resolver_ctx_t->handler

ngx_resolver_ctx_t *ngx_resolve_start(ngx_resolver_t *r, ngx_resolver_ctx_t *temp){ in_addr_t addr; ngx_resolver_ctx_t *ctx;  if (temp) { addr = ngx_inet_addr(temp->name.data, temp->name.len);  if (addr != INADDR_NONE) { temp->resolver = r; temp->state = NGX_OK; temp->naddrs = 1; temp->addrs = &temp->addr; temp->addr = addr; temp->quick = 1;  return temp; } } ...}

1. 超时没有得到查询结果

2. 调用ngx_resolve_name时设置的回调方法被调用，同时ngx_resolver_ctx_t->state被设置为NGX_RESOLVE_TIMEDOUT。相应的代码为：

static voidngx_resolver_timeout_handler(ngx_event_t *ev){ ngx_resolver_ctx_t *ctx; ctx = ev->data; ctx->state = NGX_RESOLVE_TIMEDOUT; ctx->handler(ctx);}

1. 正常查询一个不在缓存中的域名

2. 如果要查询的域名不在缓存中，首先把域名按hash值放在缓存中，然后准备查询需要的数据，发送DNS查询的UDP请求给DNS服务器，

static ngx_int_tngx_resolve_name_locked(ngx_resolver_t *r, ngx_resolver_ctx_t *ctx){ ngx_resolver_node_t *rn; rn = ngx_resolver_alloc(r, sizeof(ngx_resolver_node_t)); ngx_rbtree_insert(&r->name_rbtree, &rn->node); ngx_resolver_create_name_query(rn, ctx); ngx_resolver_send_query(r, rn);  rn->cnlen = 0; rn->naddrs = 0; rn->valid = 0; rn->waiting = ctx;  ctx->state = NGX_AGAIN;} //收到DNS查询结果后的回调方法static voidngx_resolver_read_response(ngx_event_t *rev){ ssize_t n; ngx_connection_t *c; u_char buf[NGX_RESOLVER_UDP_SIZE]; c = rev->data;  do { n = ngx_udp_recv(c, buf, NGX_RESOLVER_UDP_SIZE); if (n data, buf, n); } while (rev->ready);} static voidngx_resolver_process_a(ngx_resolver_t *r, u_char *buf, size_t last, ngx_uint_t ident, ngx_uint_t code, ngx_uint_t nan, ngx_uint_t ans){ hash = ngx_crc32_short(name.data, name.len); rn = ngx_resolver_lookup_name(r, &name, hash);  //copy addresses to cached node rn->u.addrs = addrs;  //回调所有等待本域名解析的请求 next = rn->waiting; rn->waiting = NULL;  while (next) { ctx = next; ctx->state = NGX_OK; ctx->naddrs = naddrs; ctx->addrs = (naddrs == 1) ? &ctx->addr : addrs; ctx->addr = addr; next = ctx->next;  ctx->handler(ctx); }}

1. 对同一域名查询多次查询

2. 如果多次查询时，之前的查询结果还在缓存中并且没有失效，就直接从缓存中取到查询结果，并调用设置的回调方法。

static ngx_int_tngx_resolve_name_locked(ngx_resolver_t *r, ngx_resolver_ctx_t *ctx){ uint32_t hash; in_addr_t addr, *addrs; ngx_uint_t naddrs; ngx_resolver_ctx_t *next; ngx_resolver_node_t *rn;  hash = ngx_crc32_short(ctx->name.data, ctx->name.len); rn = ngx_resolver_lookup_name(r, &ctx->name, hash);  if (rn) { if (rn->valid >= ngx_time()) { naddrs = rn->naddrs;  if (naddrs) { ctx->next = rn->waiting; rn->waiting = NULL;  do { ctx->state = NGX_OK; ctx->naddrs = naddrs; ctx->addrs = (naddrs == 1) ? &ctx->addr : addrs; ctx->addr = addr; next = ctx->next;  ctx->handler(ctx);  ctx = next; } while (ctx);  return NGX_OK; } } }}

1. 得到查询结果时同时超时了

2. 如果在得到查询结果的同时，设置的超时时间也到期了，那该怎么办呢？Nginx会先处理各种网络读写事件，再处理超时事件，在处理网络事件时，会相应地把设置的定时器删除，所以在执行超时事件时就不会再执行了。

voidngx_process_events_and_timers(ngx_cycle_t *cycle){ ngx_uint_t flags; ngx_msec_t timer, delta;  //处理各种网络事件 (void) ngx_process_events(cycle, timer, flags);  //处理各种timer事件，其中包含了查询超时 ngx_event_expire_timers();}

1. 得到查询结果时客户端已经关闭连接

2. 如果不做任何处理，那么在收到dns查询结果后，会回调查询时设置的回调方法，但因为连接已经被关闭，相应的内存已经被释放，所以会有非法内存访问的问题。怎么避免呢？在处理连接关闭事件时，同时需要调用ngx_resolve_name_done(ctx)方法,调用时需要把state设为NGX_AGAIN或者NGX_RESOLVE_TIMEDOUT，这样就会删除查询所设置的回调信息:

void ngx_close_xxx_session(ngx_xxx_session_t *s){ if(s->resolver_ctx != NULL) { s->resolver_ctx->state = NGX_RESOLVE_TIMEDOUT; ngx_resolve_name_done(s->resolver_ctx); s->resolver_ctx = NULL; }} void ngx_resolve_name_done(ngx_resolver_ctx_t *ctx){ uint32_t hash; ngx_resolver_t *r; ngx_resolver_ctx_t *w, **p; ngx_resolver_node_t *rn;  r = ctx->resolver; if (ctx->state == NGX_AGAIN || ctx->state == NGX_RESOLVE_TIMEDOUT) { hash = ngx_crc32_short(ctx->name.data, ctx->name.len); rn = ngx_resolver_lookup_name(r, &ctx->name, hash);  if (rn) { p = &rn->waiting; w = rn->waiting;  while (w) { if (w == ctx) { *p = w->next; goto done; }  p = &w->next; w = w->next; } } } done: ngx_resolver_free_locked(r, ctx);}

1. 本地缓存的地址没有再次被查询

2. 每次在查询结束的时候（调用ngx_resolve_addr_done），都会检查有没有缓存过期，如果有，就会进行释放。

static voidngx_resolver_expire(ngx_resolver_t *r, ngx_rbtree_t *tree, ngx_queue_t *queue){ time_t now; ngx_uint_t i; ngx_queue_t *q; ngx_resolver_node_t *rn; now = ngx_time();  for (i = 0; i expire) { return; }  ngx_log_debug2(NGX_LOG_DEBUG_CORE, r->log, 0, "resolver expire "%*s"", (size_t) rn->nlen, rn->name);  ngx_queue_remove(q); ngx_rbtree_delete(tree, &rn->node); ngx_resolver_free_node(r, rn); }}

1. 域名对应这多个IP地址

2. 如果对应的有多个ip,那么在每次查询时，会随机的重新排列顺序，然后返回。对于调用者来说，只要去第一个地址，就可以达到取随机地址的目的了。

static ngx_int_tngx_resolve_name_locked(ngx_resolver_t *r, ngx_resolver_ctx_t *ctx){ if (naddrs) { if (naddrs != 1) { addr = 0; addrs = ngx_resolver_rotate(r, rn->u.addrs, naddrs); if (addrs == NULL) { return NGX_ERROR; }  } else { addr = rn->u.addr; addrs = NULL; } }} static in_addr_t *ngx_resolver_rotate(ngx_resolver_t *r, in_addr_t *src, ngx_uint_t n){ void *dst, *p; ngx_uint_t j;  dst = ngx_resolver_alloc(r, n * sizeof(in_addr_t)); j = ngx_random() % n;  if (j == 0) { ngx_memcpy(dst, src, n * sizeof(in_addr_t)); return dst; }  p = ngx_cpymem(dst, &src[j], (n - j) * sizeof(in_addr_t)); ngx_memcpy(p, src, j * sizeof(in_addr_t));  return dst;}

1. 指定了多个dns server地址会怎么查询

2. 如果在配置文件里指定了多个dns server地址会发生什么呢？比如

#nginx.confresolver 8.8.8.8 8.8.4.4

1. 那么nginx 会采用Round Robin 的方式轮流查询各个dns server。在方法ngx_resolver_send_query中通过在每次调用时改变last_connection来轮流使用不同的dns server进行查询

static ngx_int_tngx_resolver_send_query(ngx_resolver_t *r, ngx_resolver_node_t *rn){ ssiz
